XMS6301
|
XMS6301-LX45 XC6SLX45-2I,256-MiB |
|
|
XMS6301-LX150 XC6SLX150-2I,256-MiB |
|
|
BRK6301 XMS6301分线板 |
|

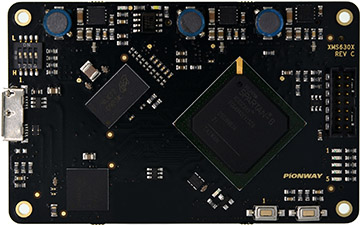

XMS6301是一款集成了功能强大的Xilinx Spartan-6 FPGA的USB 3.0集成模块。 除了高门数的FPGA，该模块还利用USB 3.0的高传输速率用于配置下载，能快速进行FPGA配置和数据传输。 再加上集成了SDRAM、电源供给和Flash，XMS6301就像是一把“瑞士军刀”，可以满足大多数应用。
Pionway SDK
派诺威的Pionway SDK是一款灵活易用的、功能强大的软件开发套件，用于通信、配置及与您的PC建立连接。Pionway软件处理您的软件和FPGA内部的所有交互，它可以在很大程度上节省您在接口设计方面的时间和精力。
原型机设计和OEM集成
派诺威的FPGA模块为原型机或OEM产品集成提供了非常理想的解决方案。 配合完整的Pionway SDK，没有比这更快、更可靠的方式来完成产品的快速开发。
结构框图
256 MiB DDR3
集成了256 MiB的SDRAM,为高性能应用提供充足的板上内存，包括数据及图像采集和信号处理。
完善的电源系统
高效率开关电源能够为FPGA提供稳定、可靠的电源。在大多数应用中，它会有额外的电流能够为您的电路板供电。双电源自动切换，具有完善的过流、过压及短路保护。
USB 3.0超高速性能
实际测试的性能超过340 MiB/s。
可引导的串行闪存(2x 8MiB)
XMS6301集成了两个8 MiB板上串行闪存，分别为USB微控制器和FPGA提供非易失性存储器，前者用来存储设备固件和配置设置，后者用来存储FPGA的配置文件。
应用领域
- 图像或视频采集/处理
- 高速 USB/FPGA协处理器
- 数据采集
- 产品评估平台
- ASIC/基于硬件的仿真和验证
- 定制测试设备
- 生物信息学（DNA搜索和模式匹配）
- 密码学
- 数字通信
- 数据安全
客户分布
- CMOS图像传感器测试设备
- 雷达系统——测试接口，系统集成，现场测试
- 半导体产品的评估平台
- 生物信息学协处理器
- 红外和激光雷达3D相机的接口
- 卫星图像的分析设备
- 矿产勘查设备
- 大学研究
| 产品特性 | XMS6301-LX45 | XMS6301-LX150 |
|---|---|---|
| 接口 测试性能 |
USB 3.0 SuperSpeed 340+ MiB/s |
|
| FPGA 最低Xilinx工具要求 |
XC6SLX45-2 ISE WebPack |
XC6SLX150-2 ISE Logic Edition |
| Slice架构 | 4 6-LUT, 8 DFF | |
| Slice数量 | 6,822 (54,576 DFFs) | 23,038 (184,304 DFFs) |
| FPGA RAM | 2,088 Kib BlockRAM 401 Kib分布式 |
4,824 Kib BlockRAM 1,355 Kib分布式 |
| MULT/DSP | 58 | 180 |
| MCB | ✓ | |
| PLLs | ✓(4CMT) | ✓(6CMT) |
| DDR3 Banks,字宽,最大带宽 |
256 MiB 1个, x16, 10 Gb/s |
|
| 系统闪存 FPGA可引导? |
8 MiB 否 |
|
| FPGA闪存 FPGA可引导? |
8 MiB 是 |
|
技术规格和相关资料
特性及规格
- Xilinx Spartan-6 (XC6SLX45-2FGG或XC6SLX150-2FGG)
- 2x 8-MiB串行闪存(Numonyx N25Q128A)
- 256-MiB DDR3 (Micron MT41K128M16JT-125)
- 与信用卡一样大小：85.5mm × 54mm
- 用于配置和数据传输的超高速USB 3.0接口（Cypress FX3）
- 实际测试性能超过 340 MiB/s
- 通过USB接口或扩展连接器供电
- 低抖动的100 MHz差分晶体振荡器
- 5个LED
- 扩展连接器上有超过110个用户I/O和16个GCLK输入
- VCCO bank电压的独立入口
- 扩展连接器上有来自FPGA的JTAG引脚
- 支持Pionway SDK
- API支持：C, C++, Python
注:不包括固件源代码。使用XMS6301所需要的文档可以在XMS6301用户手册和Pionway SDK用户手册找到。请参阅此页面上的资料下载。
